安裝 JMX 管理 Tomcat 9 並透過 Zabbix 4 監控

最近因為某些事情要嘗試利用 Zabbix 去監控多個硬體和虛擬機，並針對監控的內容抓取寫進資料庫的資料來做一些像是 Line 的訊息推撥，而當中也想到 Zabbix 也可以使用 zabbix-java-gateway 去監控像 tomcat 這樣的資源，所以就來安裝玩看看，以下的步驟會分為 zabbix server 端和 tomcat client 的方式。

Note

裡面有些相關的 port 防火牆有設定的話記得要開啟。

Zabbix Server

環境

Cent OS 7
OpenJDK 1.8.0_191

事前已準備(略過安裝流程)

zabbix 4.0.3

安裝 zabbix-java-gateway

package download install

前往官方下載 source 包
安裝 (使用編譯安裝編譯時要加上 --enable-java)

tar -xzvf zabbix-4.0.3.tar.gz
cd zabbix-4.0.3
./configure --prefix=/usr/local/zabbix_java_gateway --enable-java
make
make install

npm install

yum install package

yum install zabbix-java-gateway-4.0.3-1.el7.x86_64.rpm

文件配置

修改 zabbix_java_gateway.conf 設定

vim /etc/zabbix/zabbix_java_gateway.conf

使用設定檔內以下幾個基本參數

LISTEN_IP="0.0.0.0"
LISTEN_PORT=10052
PID_FILE="/var/run/zabbix/zabbix_java.pid"
START_POLLERS=5

重啟 zabbix-java-gateway

systemctl restart zabbix-java-gateway

修改 zabbix_server.conf 設定

vim /etc/zabbix/zabbix_server.conf

修改設定內參數，而最重要的 StartJavaPollers 探測器一定要打開並且不要使用預設值 0，這邊範例使用 5，不然 Zabbix Server 的網頁會因為你沒打開他不會去要東西而不會亮綠燈，這也是我搞了好久才發現的...

JavaGateway=172.16.7.14 # your zabbix server IP
LISTEN_PORT=10052 # default setting port
StartJavaPollers=5 # default is zero

重啟 zabbix-server

systemctl restart zabbix-server

Tomcat Client

環境

Cent OS 7
OpenJDK 1.8.0_191

事前已準備(略過安裝流程)

Tomcat 9
zabbix agent

重要事項

網路資源較少提到其實要先下載兩個 jar 檔來讓 zabbix-java-gateway 來呼叫從而利用 jar 檔中的 method 來取得需要監控的項目
1. catalina-jmx-remote.jar 點我下載，這個要去官網對應的 tomcat 版本的底下的 bin 拉下來在丟到你的 tomcat lib path，他的檔案透過網頁方式去搜尋到對應的版本然後選擇 bin/extras 後才會看到
2. cmdline-jmxclient-0.10.3.jar 點我下載，目前已經有 0.10.4 version，多了一個 attributes command
3. 將上述兩包 jar 檔放入 tomcat lib 內

文件配置

修改 tomact 的 catalina.sh 設定上加上 JMX 的參數在 CATALINA_OPTS，我將讓 zabbix-java-gateway 可監聽的 port 設為 12346

# add JMX param
CATALINA_OPTS="$CATALINA_OPTS
-Dcom.sun.management.jmxremote
-Dcom.sun.management.jmxremote.port=12346
-Dcom.sun.management.jmxremote.ssl=false
-Dcom.sun.management.jmxremote.authenticate=false
-Djava.rmi.server.hostname=172.16.4.182" # your tomcat server IP

重啟 tomcat

./shutdown.sh
./startup.sh

Zabbix Server Web

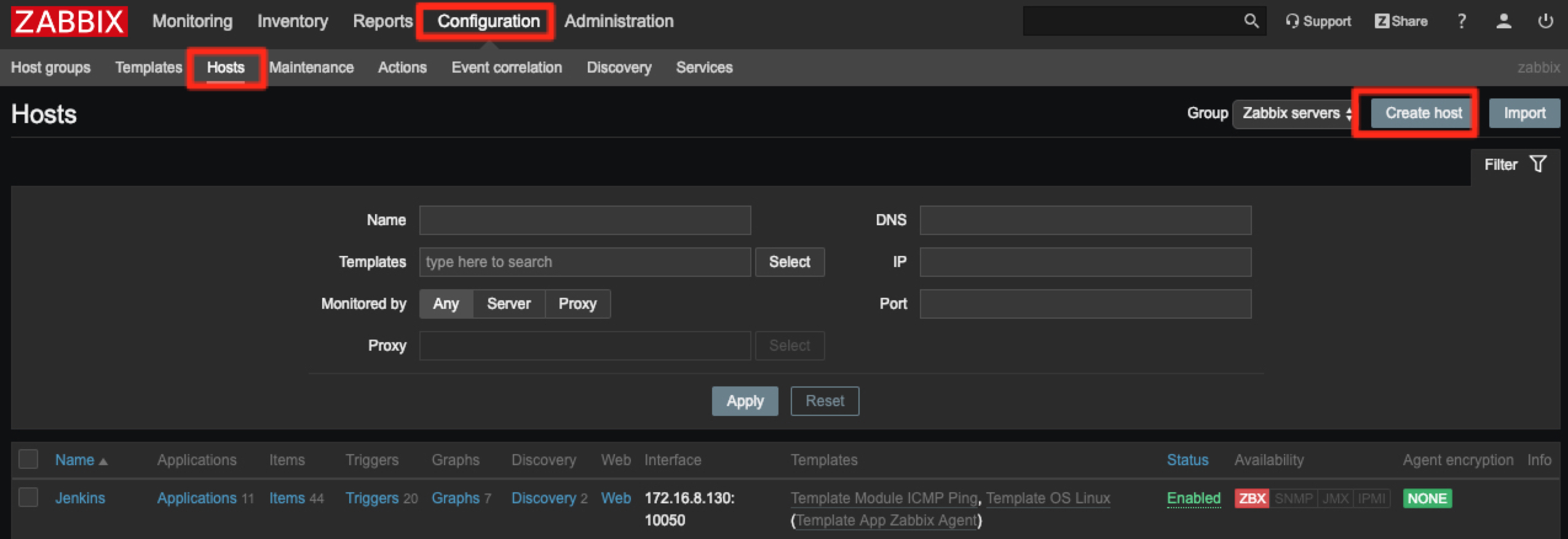

login admin > Configuration > Hosts > Create host

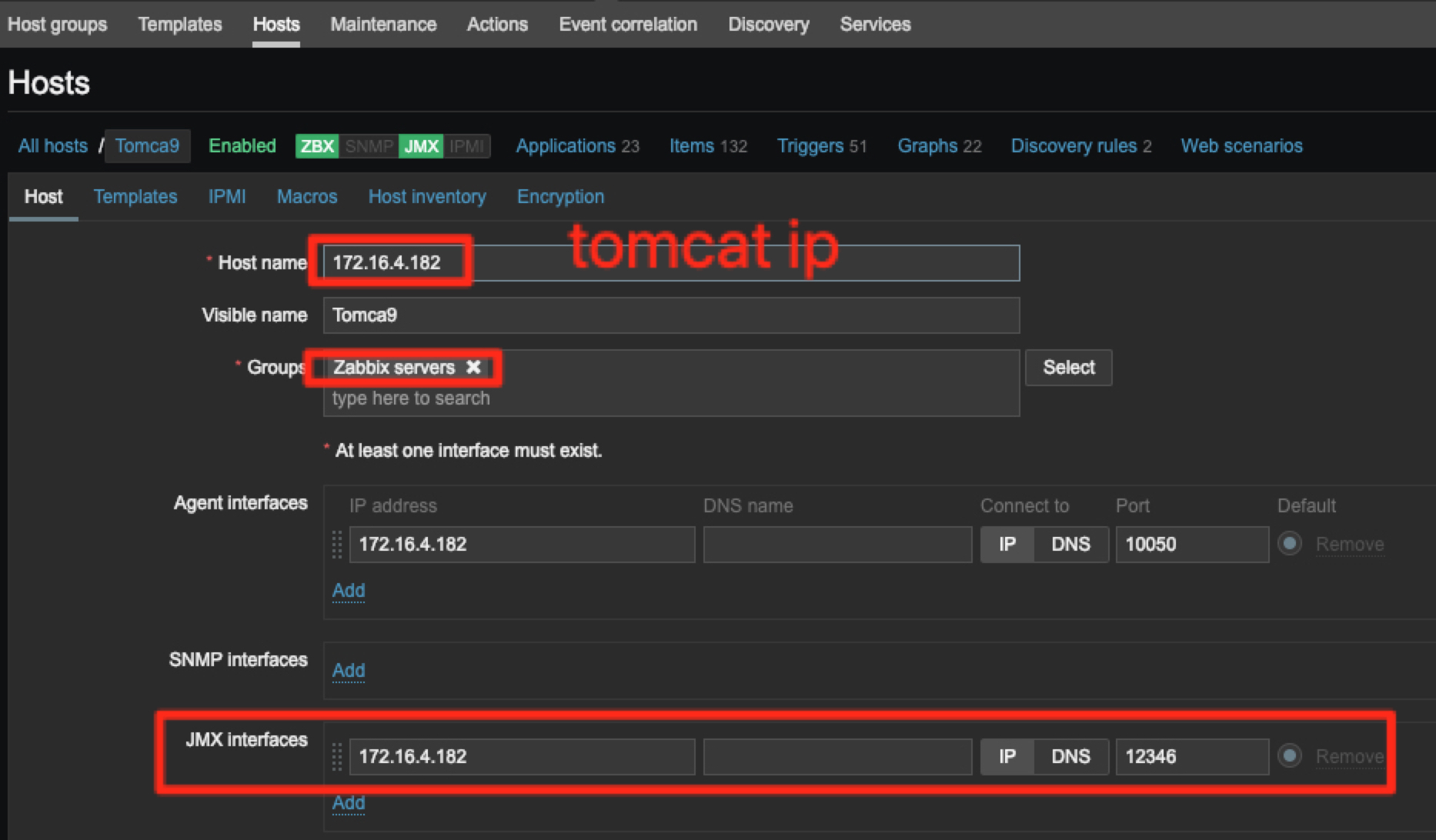

Host name 為 tomcat IP, Visiable name 為要在列表顯示的名稱，Groups 我是先選 Zabbix servers，而主要是要加入 JMX interfaces, IP 一樣為 tomcat IP 而 port 為剛剛所設在 catalina.sh 裡的 12346，最後按下 update

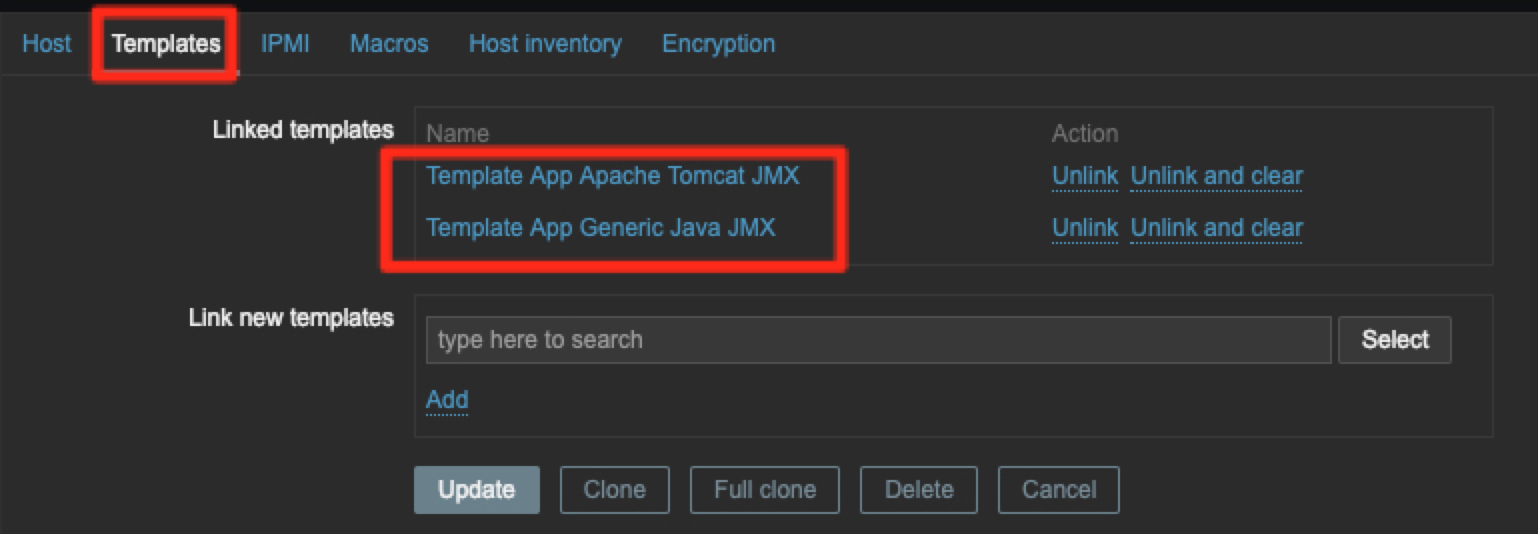

跳到上面的 Templates，並在 Linked templates 加入 Template App Apache Tomcat JMX 以及 Template App Generic Java JMX，然後按下 update

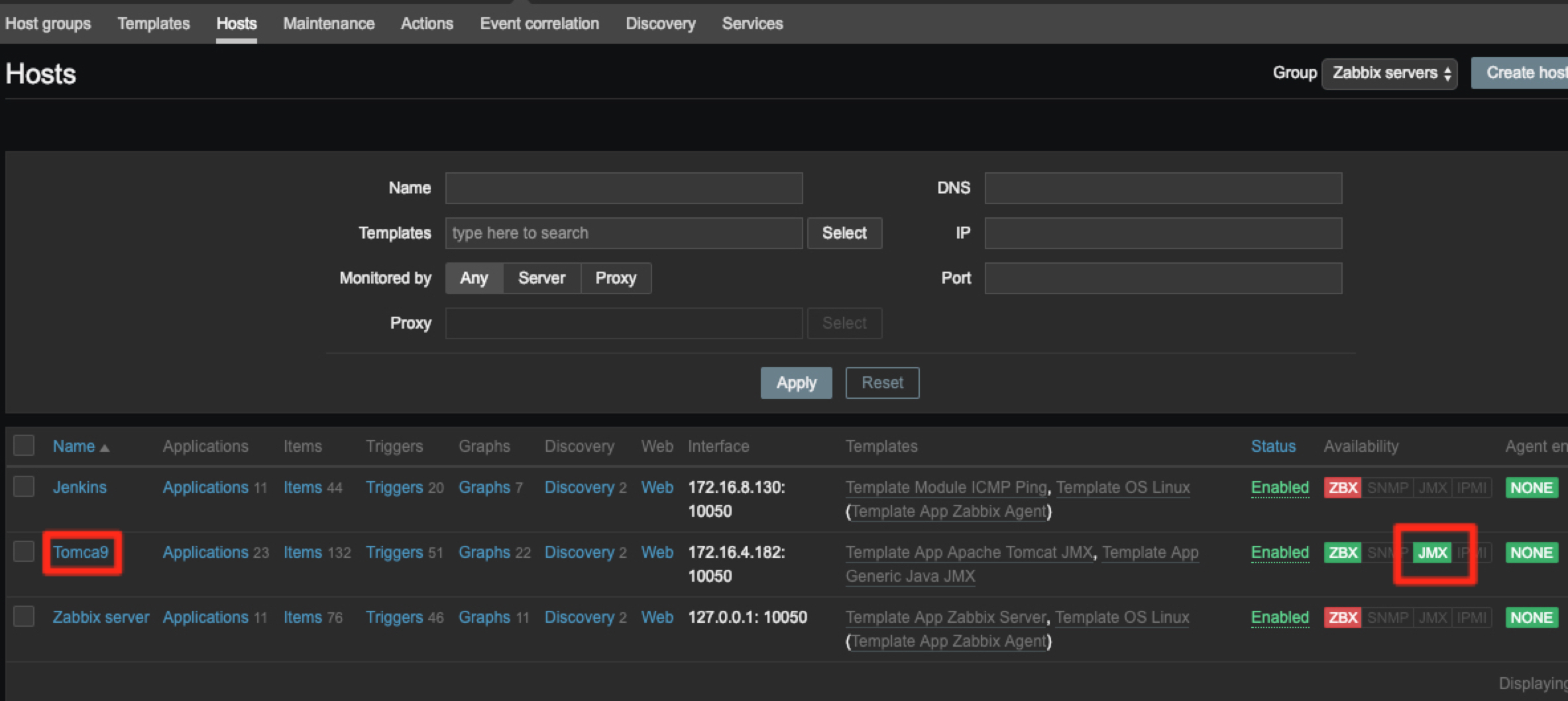

回到 Hosts 頁面觀看列表，可以發現 Tomcat9 的 JMX 亮起了綠燈

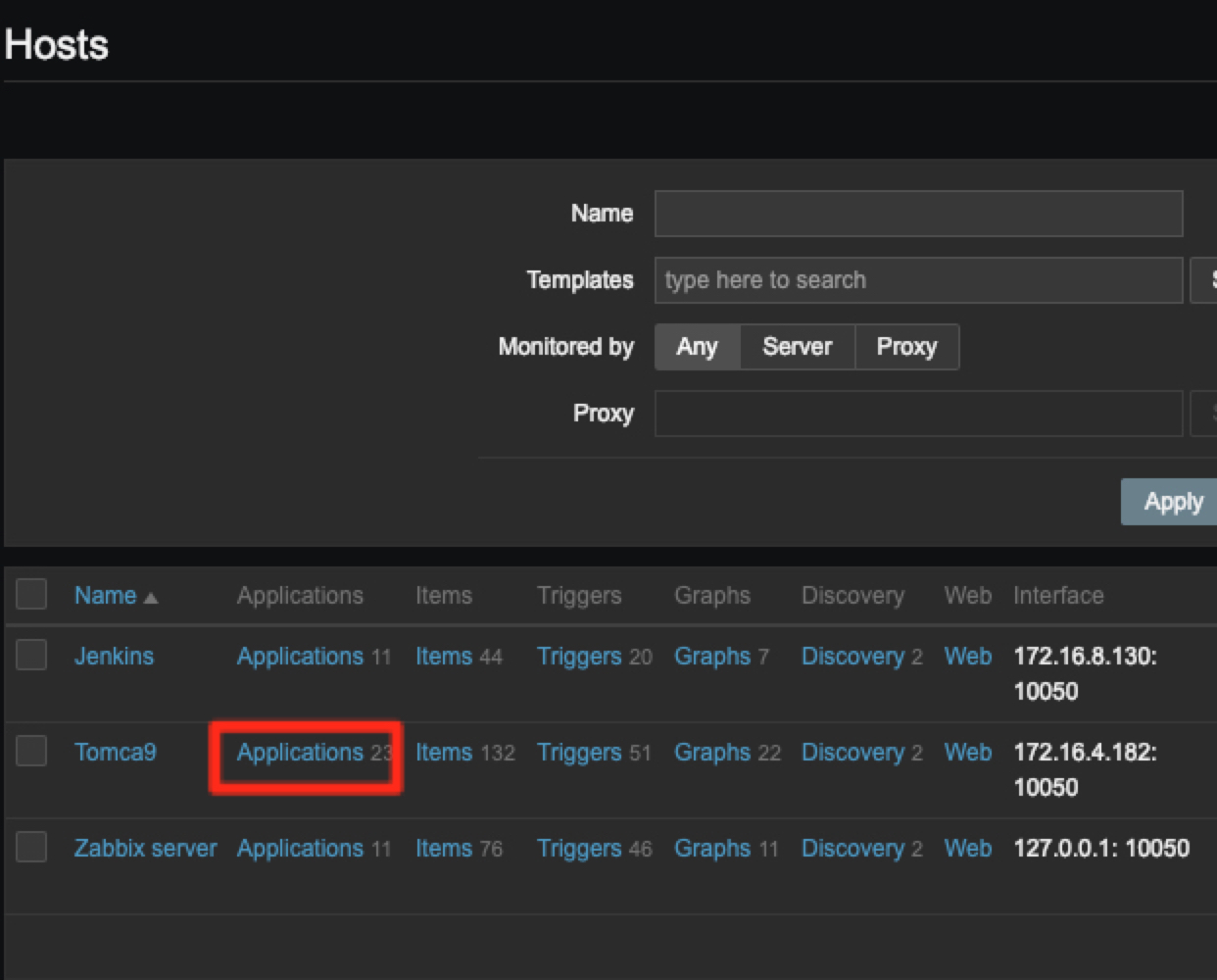

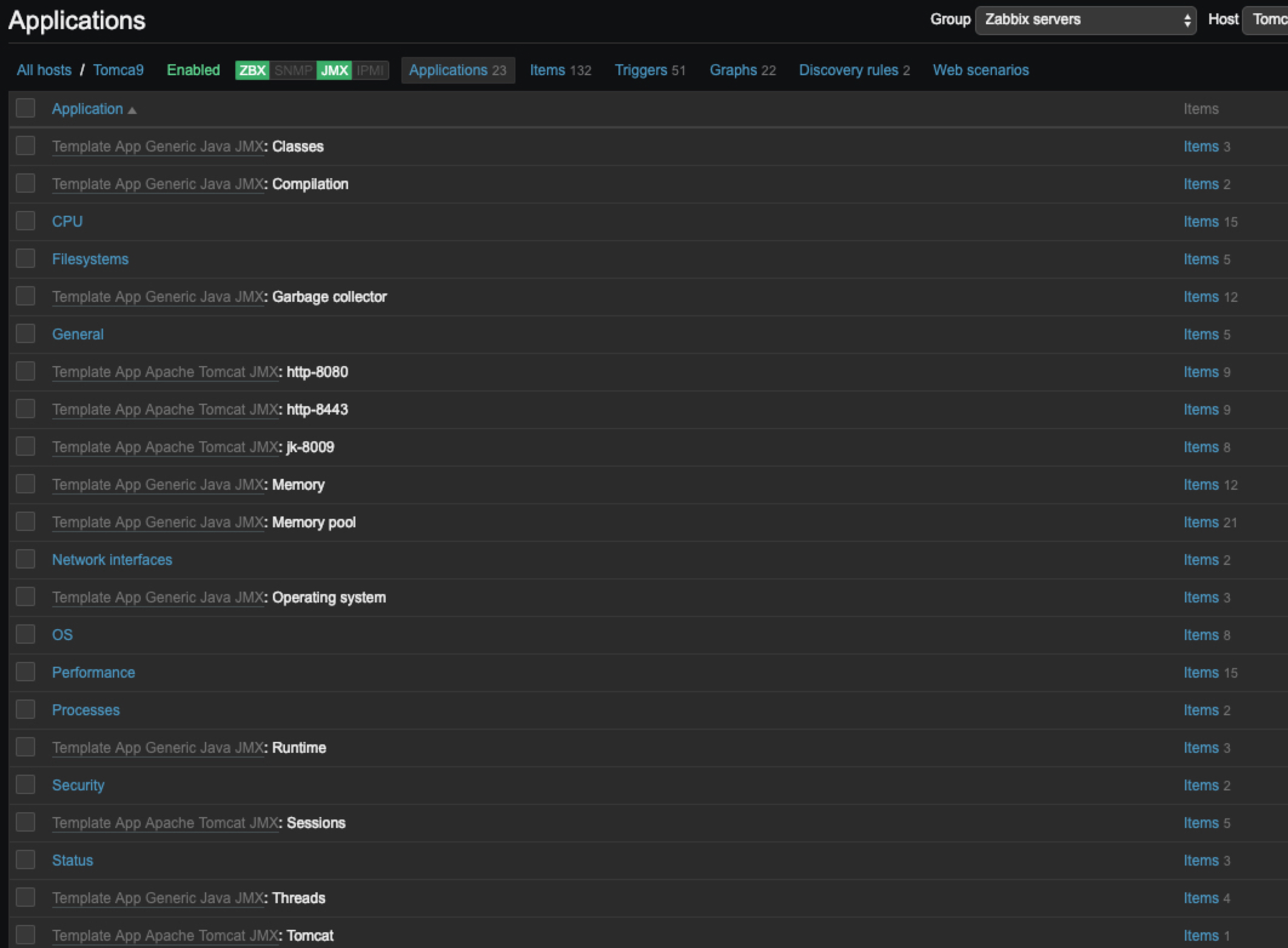

點進 Tomcat9 的 Application，我們可以看一下基本 JMX 到底可以監聽哪些事情，例如 Memory ...等等，當然要看更細項的東西可以點選最右邊的 items
